MIERNIK CYFROWY UNIWERSALNY +POMIAR TEMPERATURY
Symbol:
W-81784
Dostępność:
Brak towaru
0
SZT
![]()
Wpisz swój adres e-mail
90,87 zł
Zamówienie telefoniczne: 500644939 Zostaw telefon
Wysyłka w ciągu:
24 godziny
Cena przesyłki:
12,00 zł
Dane techniczne:
Pomiar częstotliwości:0-20kHz
Pomiar hFe tranzystora:TAK
Pomiar napięcia przemiennego:0-600V
Pomiar napięcia stałego:0-600V
Pomiar pojemności:0-20µF
Pomiar rezystancji:0-200M?
Pomiar temperatury:-40 do 400°C
Prąd przemienny:0-10A
Prąd stały:0-10A
Test ciągłości obwodu:TAK
Test diody:TAK

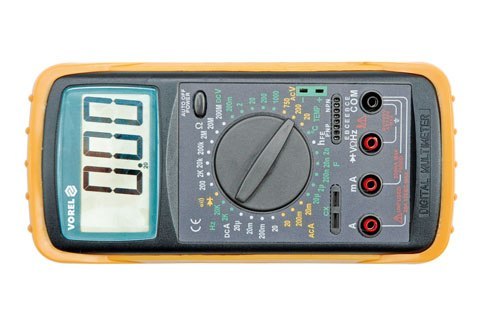

Miernik uniwersalny 81784 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wbudowane dodatkowe gniazda pomiarowe ułatwiają pomiar m.in. kondensatorów i tranzystorów. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.
PODSTAWOWE POMIARY
pomiar napięcia przemiennego: A.C. 0-600V
pomiar napięcia stałego: D.C. 0-600V
pomiar natężenia prądu przemiennego: A.C. 0-10A
pomiar natężenia prądu stałego: D.C. 0-10A
pomiar rezystancji: 0-200M?
test diody: IF 1mA, UR 2,8V
test ciągłości obwodu: 0-30?
DODATKOWE POMIARY
pomiar pojemności kondensatora: 0-20µF
pomiar częstotliwości: 0-20khz
pomiar temperatury: -40 do 400°C
test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
DOKŁADNOŚCI POMIARU
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V
dokładność pomiaru miernika 81784 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82V*
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,08V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,26A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik 81784 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
**
Zdjęcia poglądowe.
